地質図の利用

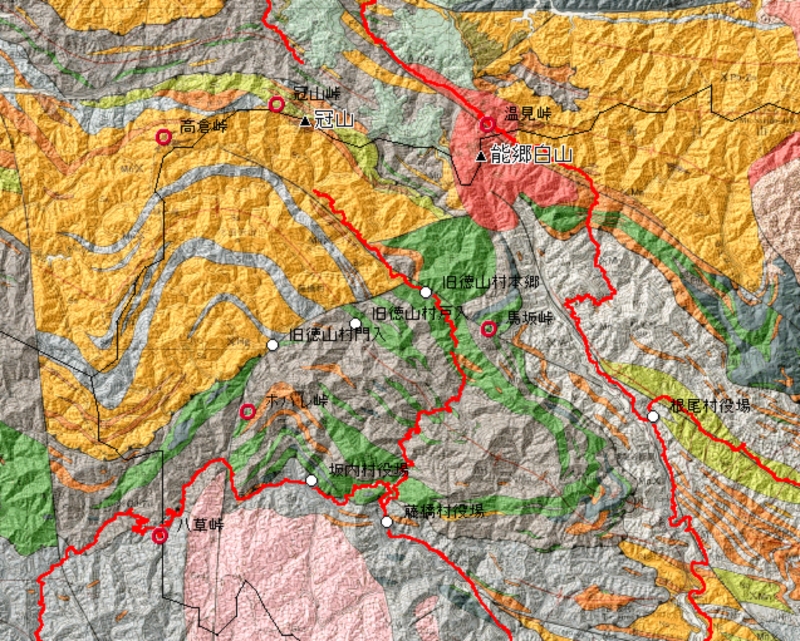

岐阜県西濃地域酷険道地帯の地質図

（上の図は地質図＋50mDEMのMAT地図）

R418は武儀川断層沿い、R157は根尾谷断層沿い、r270～R417は揖斐川断層沿いにあります。
地盤が弱い→路肩崩壊等がおきやすい→災害・工事通行止が多いわけですね。

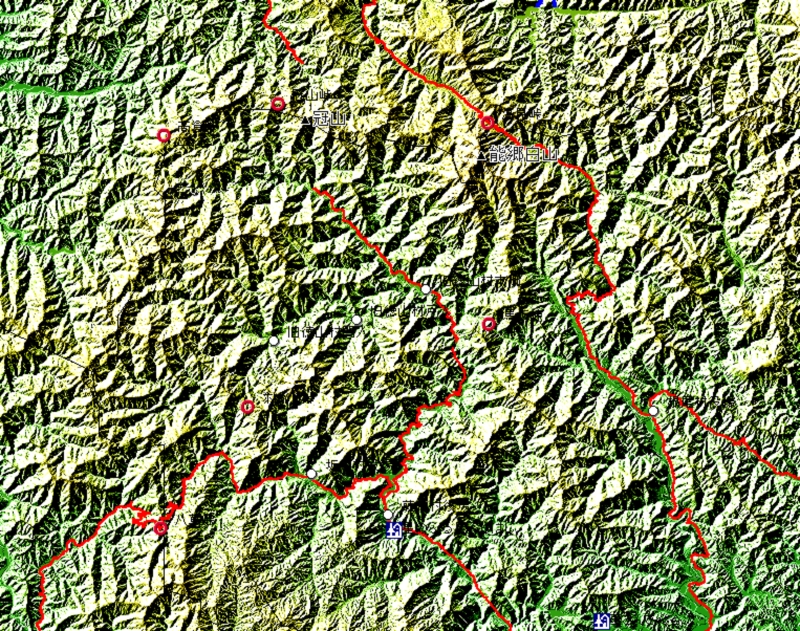

当該地域の50mDEMを表示し、
メニューの表示→表示の設定→地形表現→陰影の強度
で陰影強度を強くしてみます。

断層沿いに溝（谷地形）が連続しているように見えます。いわゆるリニアメントという奴です。

さらにR303のあたりに着目してみると...

R303の北方と南方で谷の入り方に違いがあります。北方の谷は深く長い。南方は浅く短い。
北方は美濃帯堆積岩類（付加体）、南方は貝月山花崗岩です。岩種の違い（成因・履歴・固さの違いなど）により地形の発達の仕方が違うと考えられます。
地形の違いは多分、道路の成立にも関わってくると思われます。
